野火开发板 STM32F103VET6 学习之旅(一)

Keil5 环境配置

温馨提示

1. 安装路径不能带中文，必须是英文路径。
2. 安装目录不能跟51的KEIL或者KEIL4冲突，三者目录必须分开。
3. KEIL5 的安装比起KEIL4多了一个步骤，必须添加MCU库，不然没法使用。

获取KEIL5安装包

官网下载需要注册，略微麻烦，建议使用以下网盘下载安装包：https://pan.baidu.com/s/1T_kvjzI8F-0YpCBuI4EJjA?pwd=kdtk

开始安装 KEIL5

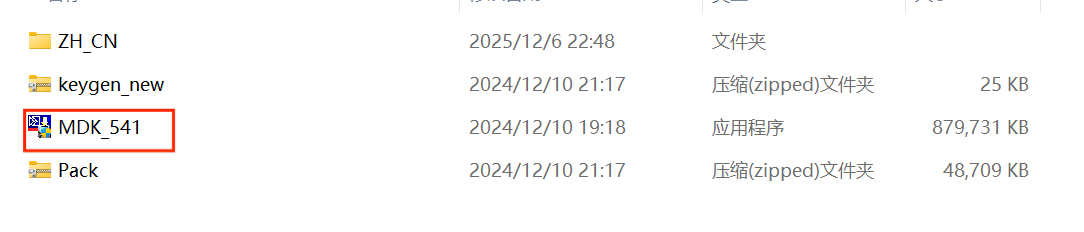

1. 右键以管理员运行

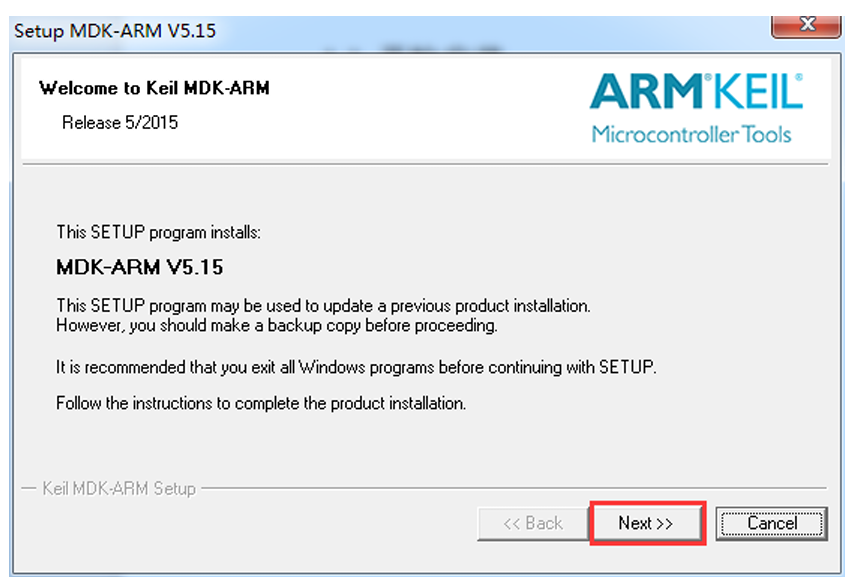

2. Next

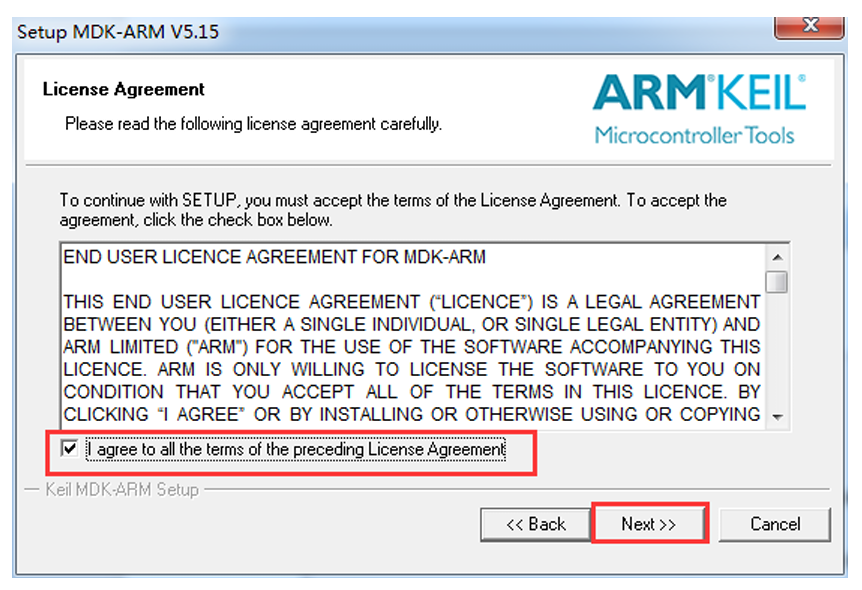

3. Agree, Next

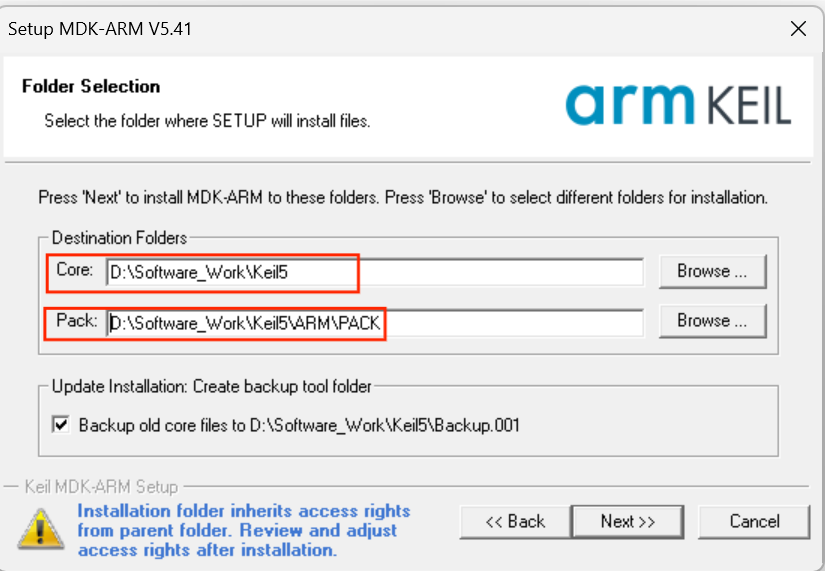

4. 选择安装路径，路径不能带中文，next（提示：Pack目录下后续可能会安装以后会用到的各种芯片的芯片包，容易占空间，建议更改Pack路径为D盘）

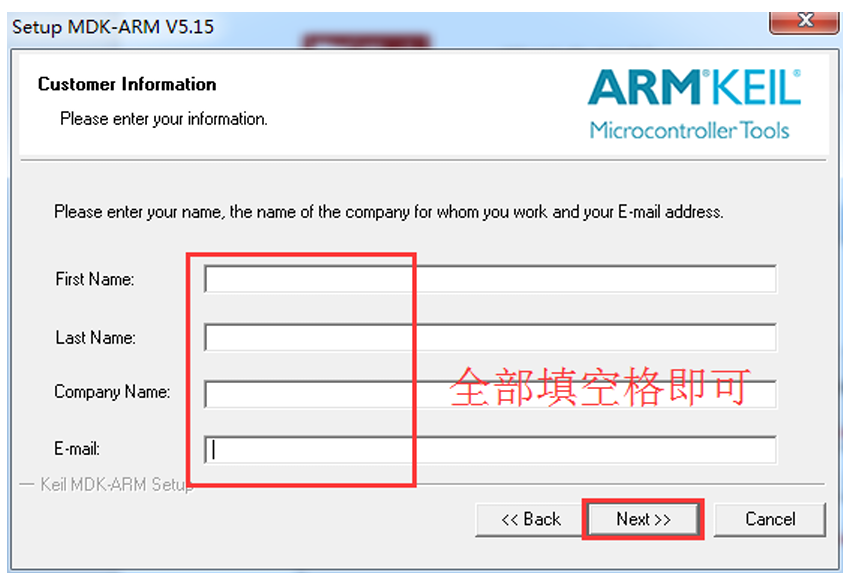

5. 填写用户信息，全部空格（键盘的space键）即可，next

6. Finish，安装完毕（安装结束会弹出器件支持包安装界面，选择关闭，后面根据需要再安装）

注册许可证

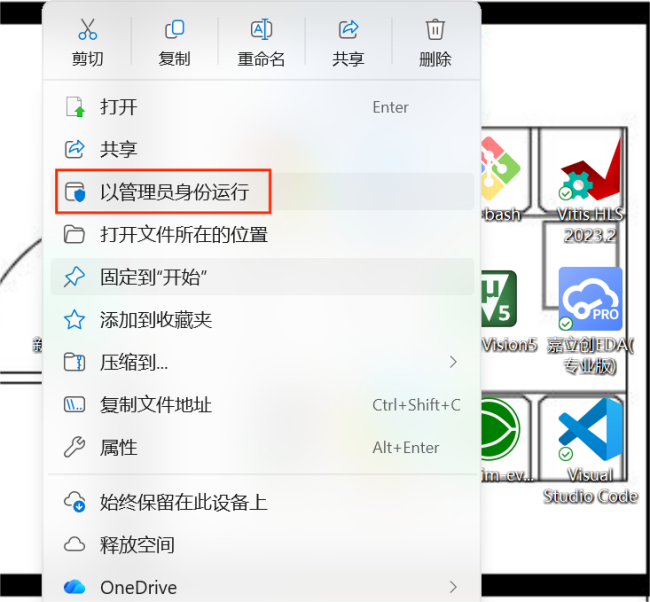

1. 右键Keil5软件，以管理员身份运行（以防止无法注册成功）

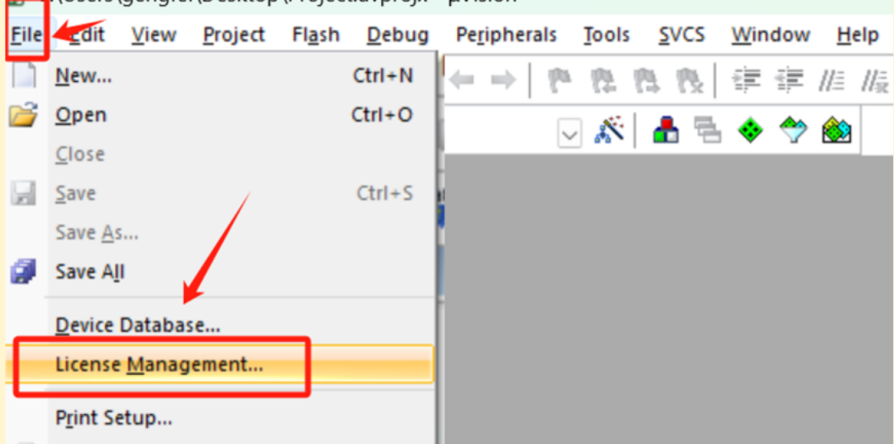

2. 点击File，选择License Management

3. 以管理员身份运行注册工具（声音较吵，建议调小音量）

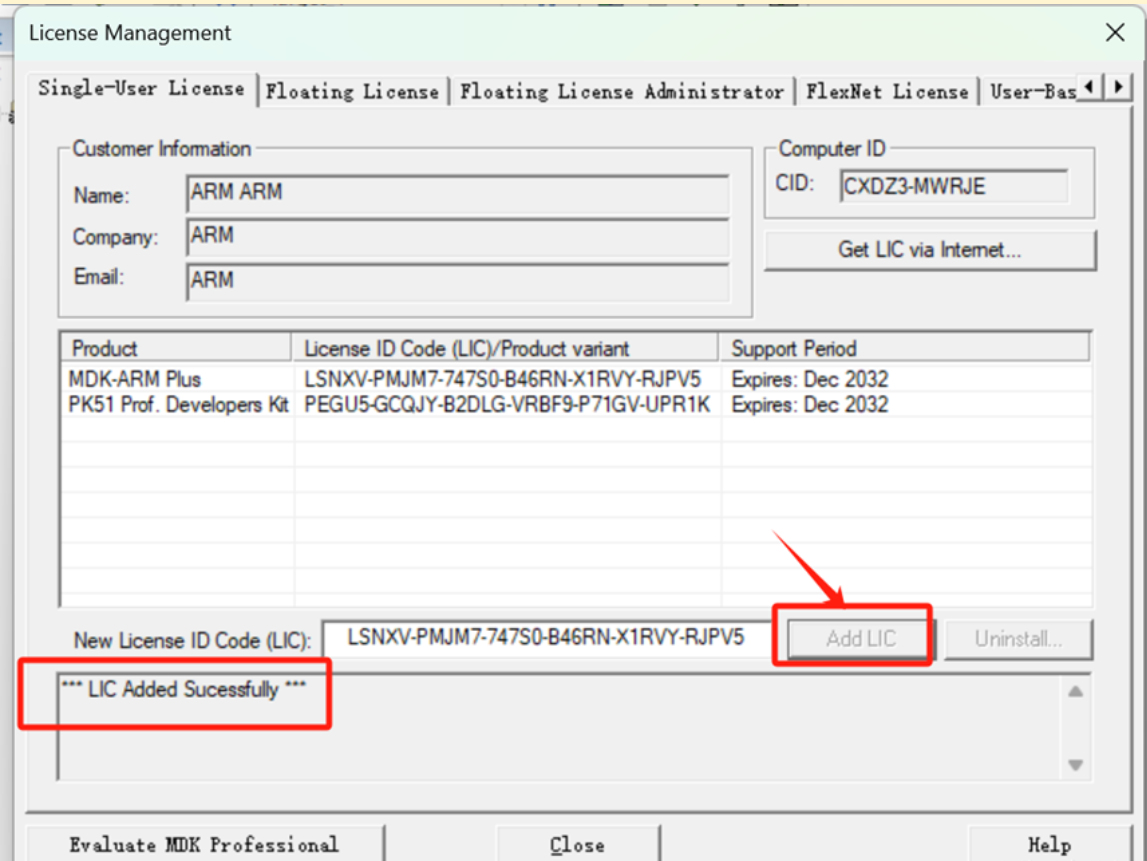

4. 复制CID到注册工具，选择ARM，点击Generate生成注册码，将注册码复制到LIC

5. 点击添加，显示添加成功

汉化包安装

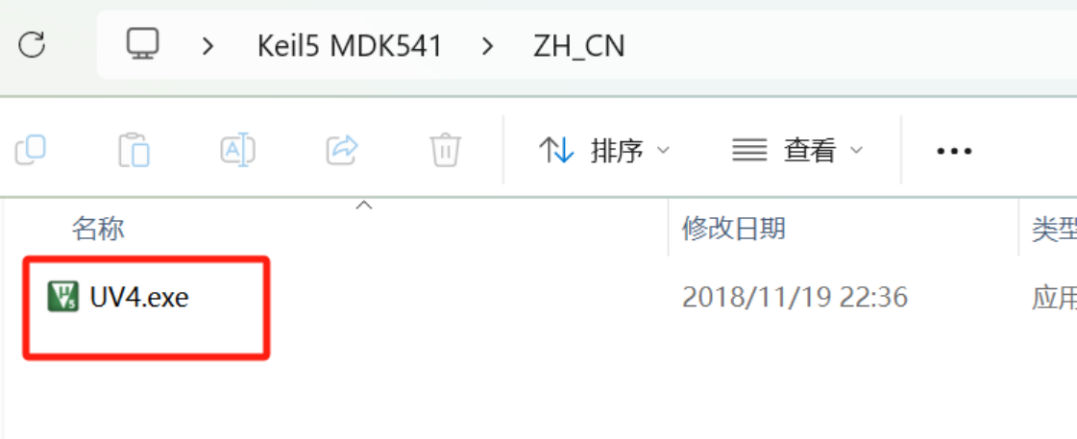

1. 打开ZH_CN文件夹，右键复制

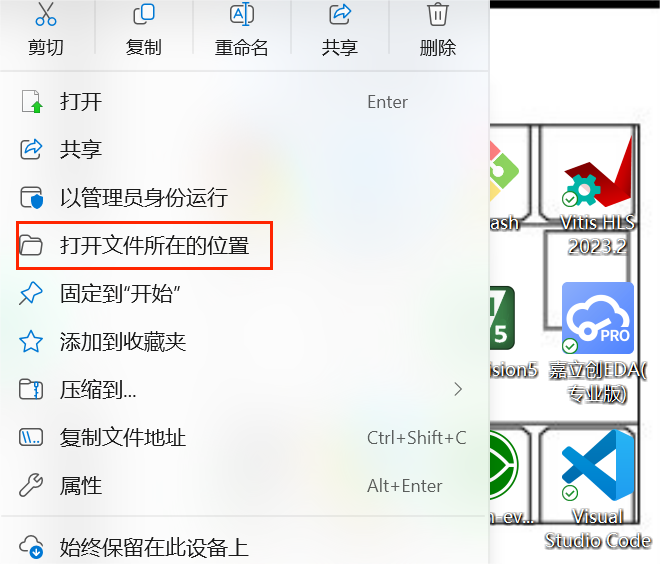

2. 右键桌面KEIL5图标，打开文件所在位置

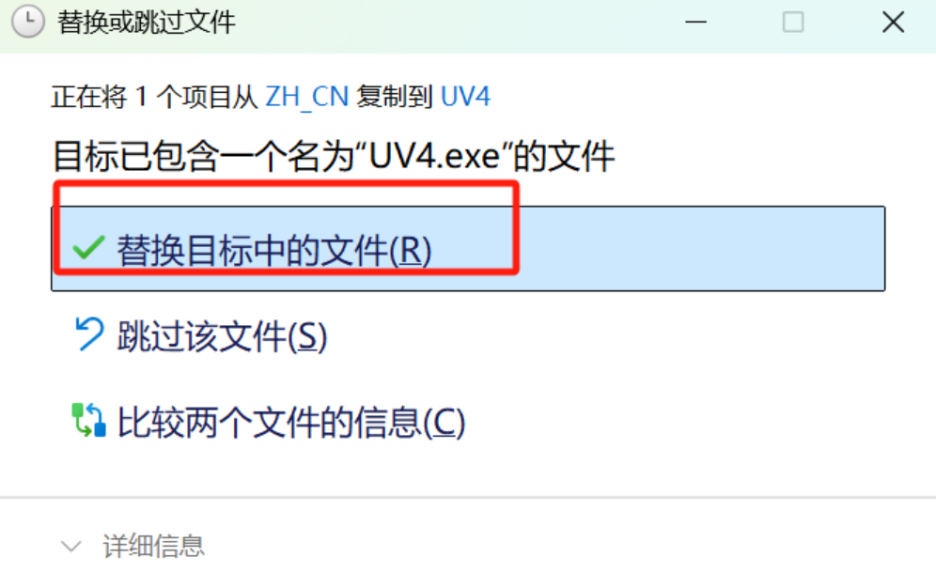

3. 选择替换，之后双击桌面图标启动即可

器件支持包安装

器件支持包有两种安装方式，分别是在线安装（网络慢，不建议）和离线安装（推荐，速度快），以下将介绍离线安装的方式。

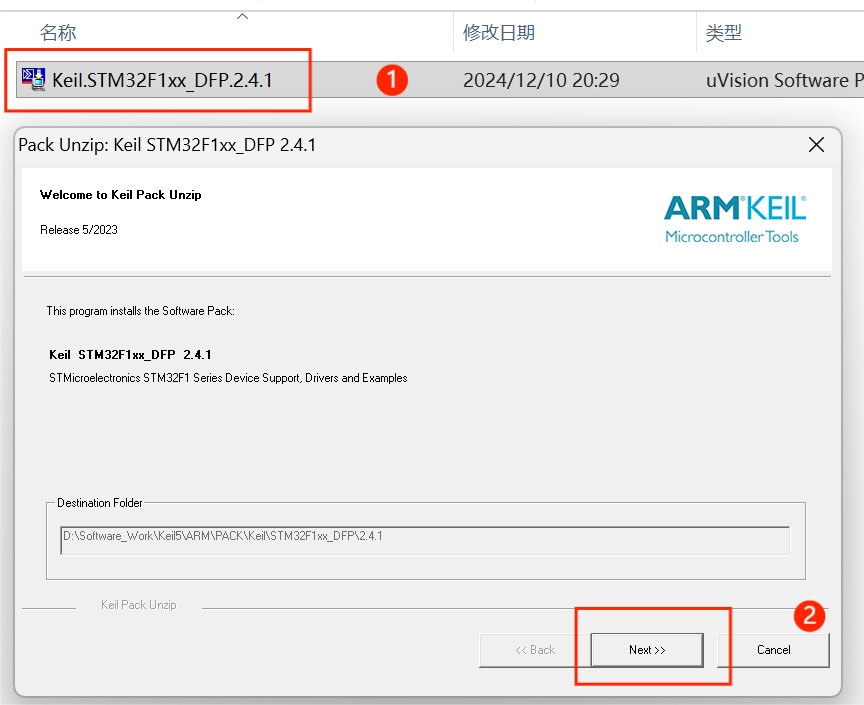

1. 双击已经下载的支持包，点击下一步

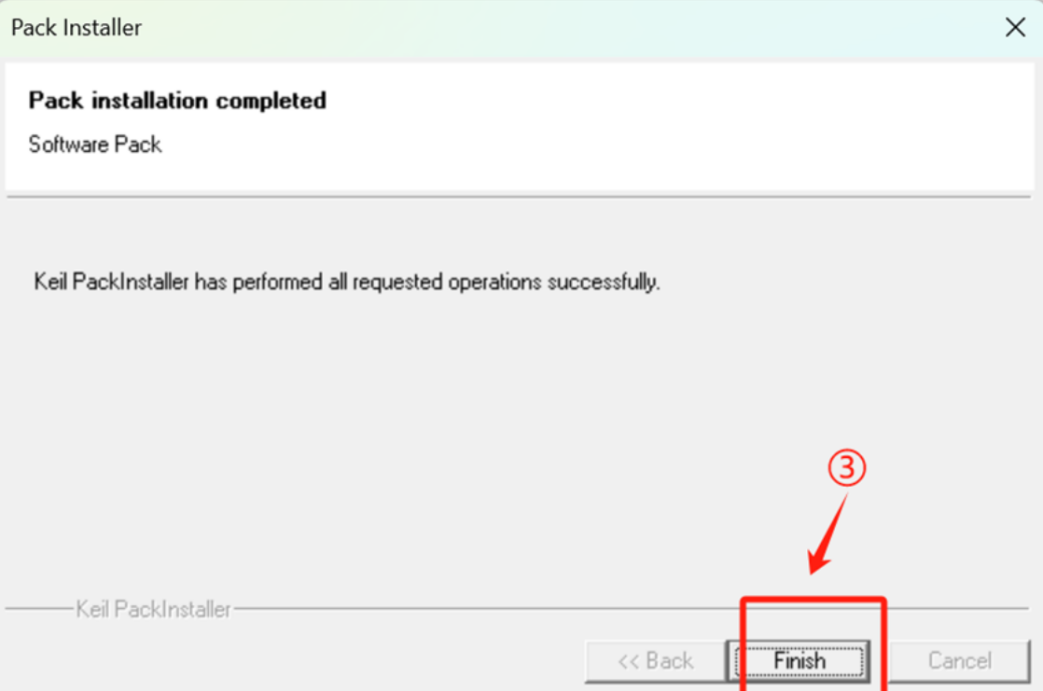

2. 安装完成，结束

认识 KEIL5

认识KEIL5界面

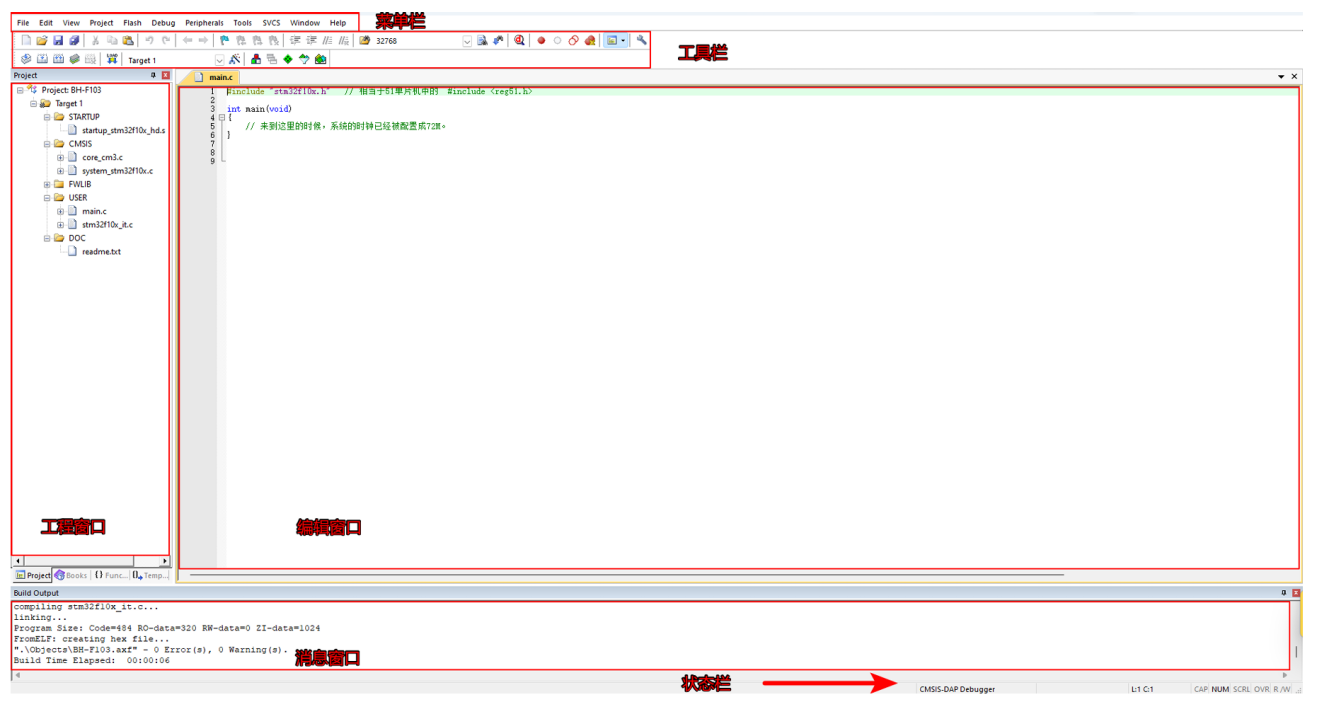

1. KEIL5的主窗口界面包括：
   菜单栏：包含File文件、Edit编辑、Project工程、Help帮助等
   工具栏：常见工具的快捷按钮，下面会重点介绍一些常用的工具
   工程窗口：主要显示项目内容，文件组、源文件和头文件等
   编辑窗口：编写代码的地方
   消息窗口：反馈编译信息、烧录信息等
   状态栏：光标的行列位置、字符编码、键盘NUM锁定等一些状态信息

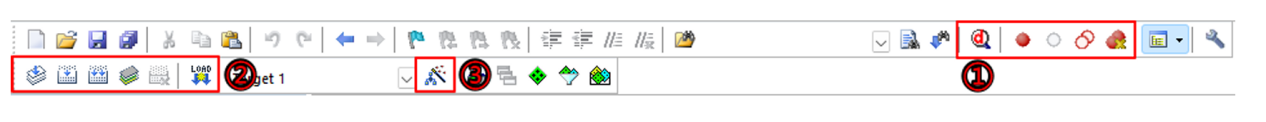

2. 三类常用工具快捷按钮

仿真类快捷按钮：在进行仿真时使用，具有断电标记作用

英文名称	中文描述	快捷键
Start/Stop Debug Session	打开/关闭调试	Ctrl+F5
Insert/Remove Breakpoint	插入/移除断点	F9
Enable/Disable Breakpoint	使能/失能断点	Ctrl+F9
Disable All Breakpoints	失能所有断点	-
Kill All Breakpoints	取消所有断点	Ctrl+Shift+F9

编译类快捷按钮：对代码进行编译下载

英文名称	中文描述	快捷键
Translate	编译当前文件	Ctrl+F7
Build	编译工程目标	F7
Rebuild	重新编译所有目标文件	-
Batch Build	分批编译(多工程)	-
Stop Build	停止编译(正在编译时有效)	-
Download	下载	F8

工程目标选项又称魔术棒：即对工程目标的配置，如芯片设备选择、C/C++选项、仿真配置等等

如何使用DAP仿真器配置下载目标

本课程配套的仿真器为Fire-Debugger，遵循ARM公司的CMSIS-DAP标准，支持所有基于Cortex-M 内核的单片机，支持下载和在线仿真程序，支持XP/WIN7/WIN8/WIN10这四个操作系统，不需要安装驱动即可使用，支持KEIL和IAR直接下载，非常方便。

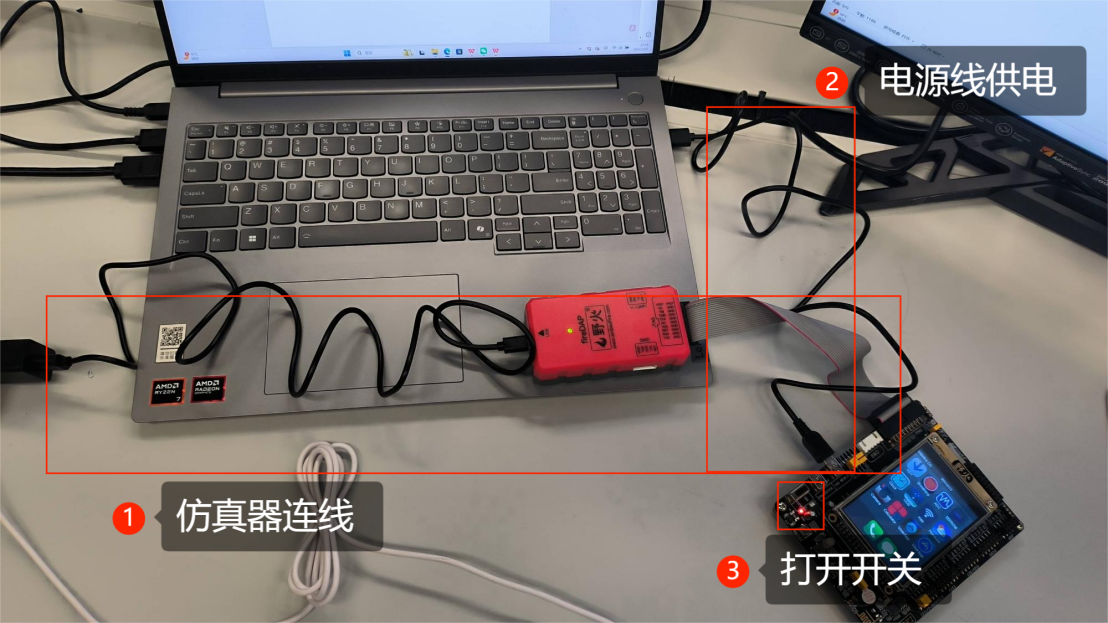

Fire-Debugger只要插到电脑能绿灯就行(如果红灯尝试换USB线和换电脑USB口)。在仿真器连接好电脑和开发板且开发板供电正常的情况下，打开编译软件KEIL，在魔术棒选项卡里面选择仿真器的型号，具体过程看图示：

1. Debug 选项

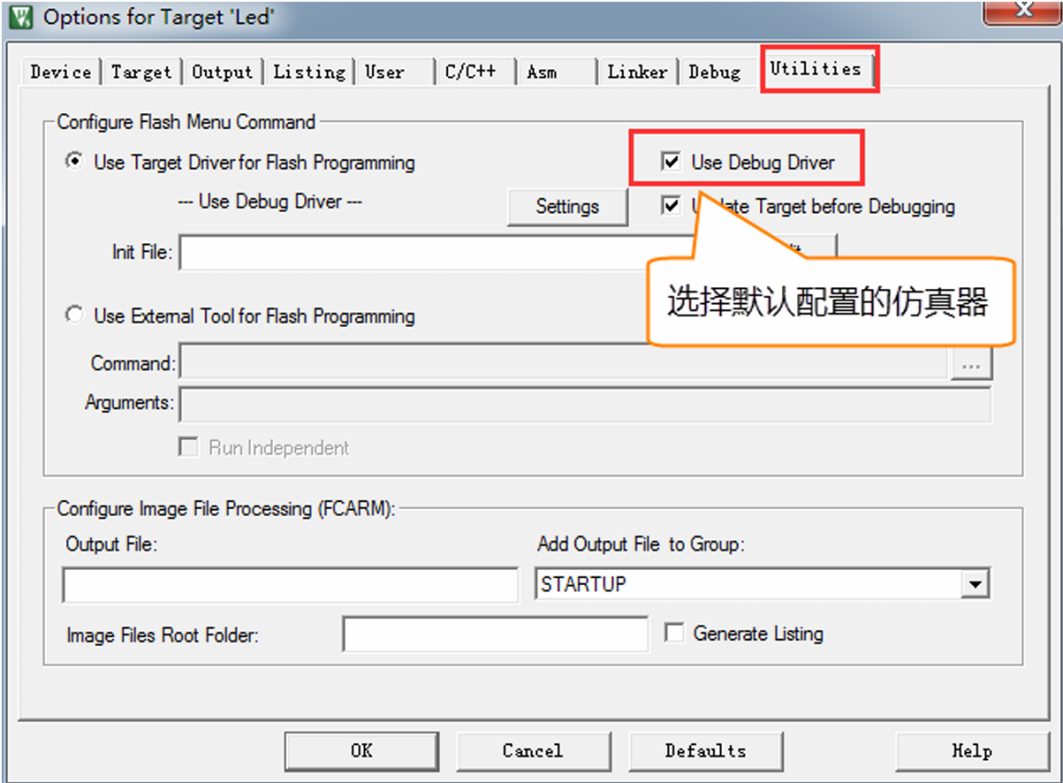

2. Utilities 选项配置

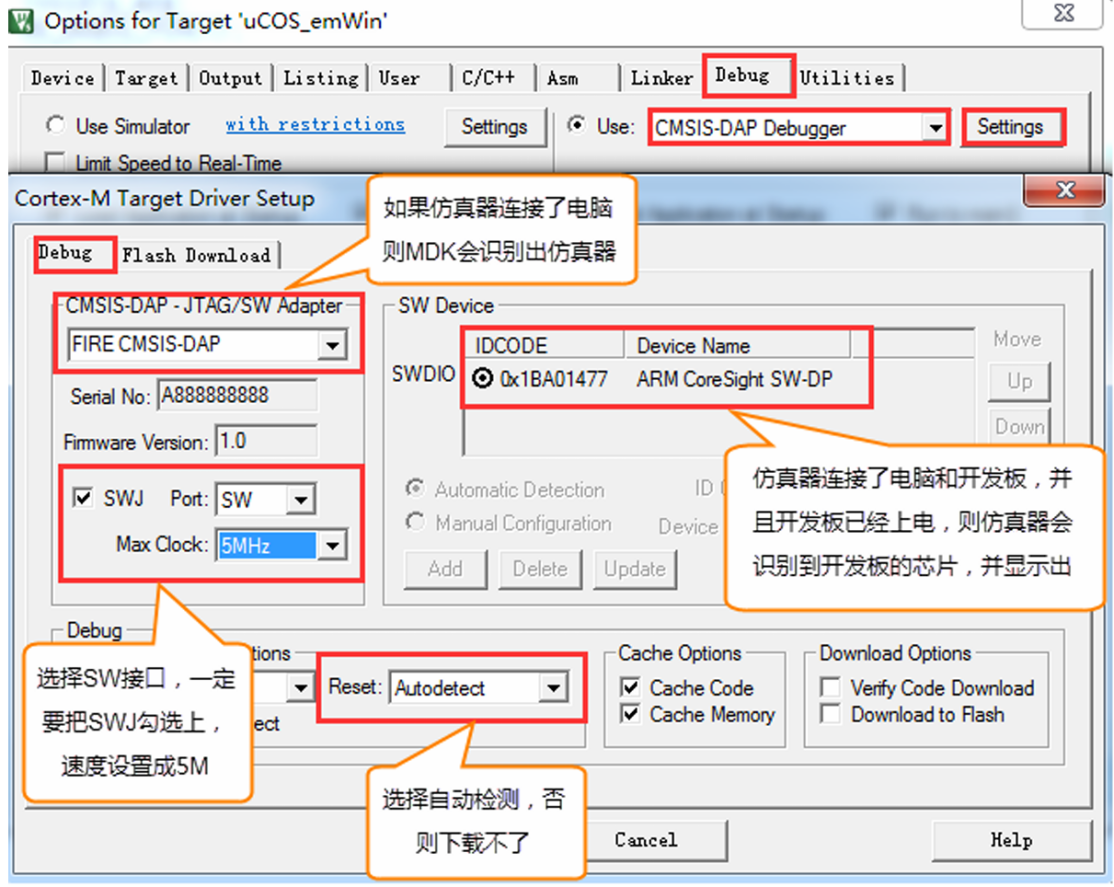

3. Debug → Setting → Debug选项配置

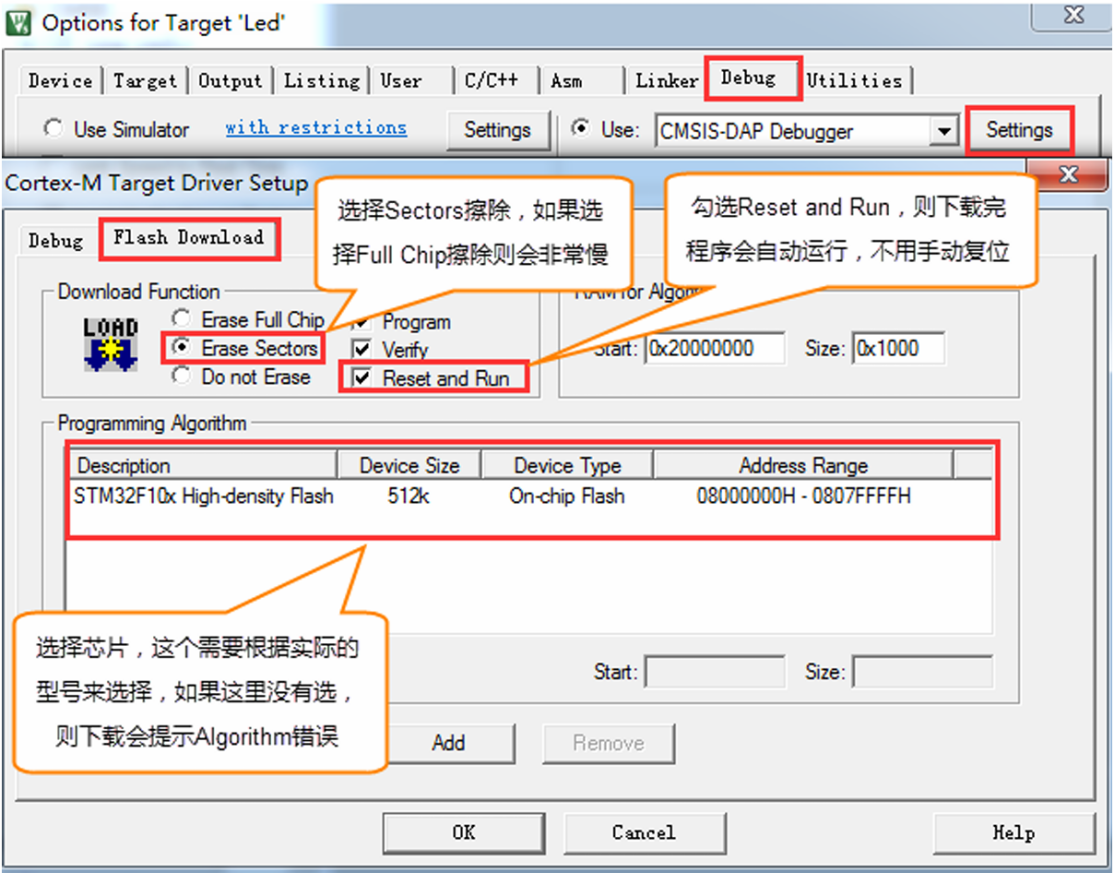

4. Debug → Setting → Flash Download 选项配置
   选择目标板，具体选择多大的FLASH要根据板子上的芯片型号决定。野火STM32开发板的配置是：F1选512K，F4选1M。

下载程序

如果前面步骤都成功了，接下来就可以把编译好的程序下载到开发板上运行。要先点编译（Build）， 确认编译正确后再点击下载，下载程序不需要其他额外的软件，直接点击KEIL中的LOAD按钮即可。


程序下载后，BuildOutput 选项卡如果打印出Application running⋯则表示程序下载成功。如果没有出现实验现象，按复位键试试。
